渦街流量計4-20ma接線圖

一、脈沖信號傳輸渦街流量計接線

輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電,一般通過三芯屏蔽電纜線與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。

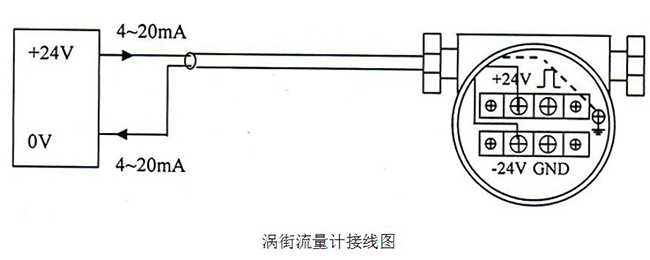

二、標準4~20mA信號渦街流量計接線

輸出標準4~20mA信號的兩線制變送器采用DC24V電源供電,一般通過兩芯屏蔽電纜線與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。


三.帶485通訊接口功能渦街流量計接線

帶RS-485通訊功能的渦街流量儀表采用DC24V電源供電,與其它設備之間采用四線制傳輸方式。



渦街流量計接線方法

渦街流量計二線制電路接線說明

渦街流量計二線制電路接線說明VT2WE二線制電路接線主供電和輸出信號接線端子(左側2位吊框旋壓式端子)“-”:為4~20mA電流輸出端

“+”:為15~24V電源“+”端

“+”接+24V外電源,電流輸出從“-”端流出至計算機或顯示表的取樣電阻,經過取樣電阻等負載后流回到電源“-”端。


輔助接線(3位小端子)脈沖輸出接線:

V+:接脈沖輸出供電的電源“+”端(+12V)

F:為脈沖輸出信號端

0:接脈沖輸出供電的電源地“-”端此脈沖輸出必須在主電流回路供電的情況下使用,輸出為帶50Hz切除的無修正光隔離原始脈沖,通常在標定時使用;輸出信號為含1K5上拉電阻的集電*開路輸出。系統接線圖可參見附圖 “VT2WE二線制電路接線圖”,本安防爆型渦街流量計的防爆標志為Exia II CT2-T6,它與顯示儀表或計算機等關聯設備之間必須加防爆安全柵。防爆型渦街流量計安裝于危險場所,安全柵、顯示儀表、供電電源、計算機等關聯設備必須安裝在安全場所。
