蒸汽渦街流量計

蒸汽渦街流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC或鋰電池
  • 訂貨號:MRBXIQCPO313

蒸汽渦街流量計概述

1. LUGB 系列滿管型壓電式渦街流量儀表

2. LUGB 系列插入型壓電式渦街流量儀表

3. LUGE 系列滿管型電容式渦街流量儀表

4. LUGE 系列插入型電容式渦街流量儀表

5. LUGB/E 系列電池供電型渦街流量儀表

6. 潛水型/分體型渦街流量儀表(協議訂貨)

7. 多功能曲線紀錄積算儀,帶 P/T 補償功能、中文液晶顯示

8. 智能流量積算儀,數碼管顯示

LUGB/E 型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。

蒸汽渦街流量計產品圖

蒸汽渦街流量計產品特點
1.測量介質: 氣體、液體、蒸氣;
2.口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100;
3.法蘭連接式口徑選擇 100,150,200;
4.流量測量范圍 正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s; 液體0.5~7m/s;
正常測量流量范圍 液體、氣體流量測量范圍見表2; 蒸氣流量范圍見表3
5.測量精度 1.0級 1.5級;
6.被測介質溫度:常溫-25℃~100℃;
7.高溫-25℃~150℃ -25℃~250℃;
8.輸出信號 脈沖電壓輸出信號 高電平8~10V 低電平0.7~1.3V;
9.脈沖占空比約50%,傳輸距離為100m;
10.脈沖電流遠傳信號 4~20 mA,傳輸距離為1000m;
11.儀表使用環境 溫度:-25℃~+55℃ 濕度:5~90% RH50℃;
12.材質 不銹鋼, 鋁合金;
13.電源 DC24V或鋰電池3.6V;
14.防爆等級 本安型iaIIbT3-T6;
15.防護等級 IP65。

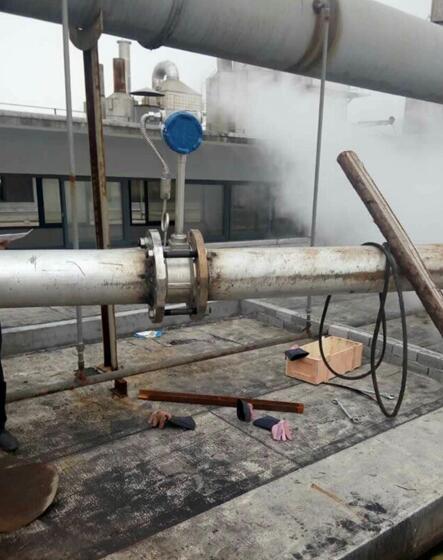

蒸汽渦街流量計現場安裝使用圖


蒸汽渦街流量計參數

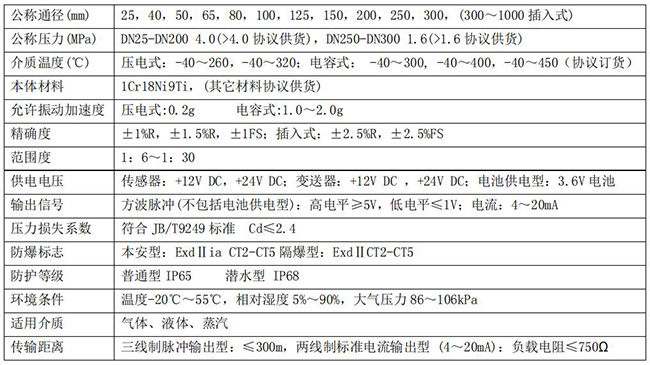

蒸汽渦街流量計技術參數對照表

蒸汽渦街流量計的安裝外形尺寸

管道式蒸汽渦街流量計外形尺寸表

插入式蒸汽渦街流量計外形尺寸表


蒸汽渦街流量計產品型譜

蒸汽渦街流量計規格選型表


蒸汽渦街流量計分類
蒸汽渦街流量計分體型產品圖
蒸汽渦街流量計溫度補償型產品圖
蒸汽渦街流量計溫度壓力補償型產品圖
蒸汽渦街流量計溫壓補償一體型產品圖

蒸汽渦街流量計的安裝要求(D為管道的直徑)

管道情況                上游                下游
同心收縮管 全開閘閥                15D                5D
90℃直角彎頭                20D                5D
同平面二個90℃彎頭                25D                5D
半開閘閥 調節閥                50D                5D
不同平面二個90℃彎頭                40D                5D
帶整流管束                12D                5D

安裝條件
1、工作條件
傳感器可在2下正常連續工作
2、環境條件
2.1環境溫度:-40~+55℃ (非防爆場所)
2.2環境濕度:≤85%(相對濕度)
2.3大氣壓力:86~106Kpa
3、安裝指南:
a)傳感器安裝在管道上的位置一定要選振動小的地方,振動加速度不能大于0.2g,如大于需要采取減震措施。
b)傳感器的上游側和下游側必須有足夠的直管段見示意圖。
蒸汽渦街流量計直管段安裝示意圖
c)對于卡裝連接儀表,法蘭焊后必須保證法蘭的端面與管道垂直,內表面光滑,見圖。
蒸汽渦街流量計卡裝型安裝示意圖
d)傳感器可水平、垂直或傾斜安裝在直管上,當垂直安裝測液體時,液體必須由下而上流動。
e)當在渦街流量傳感器同壓力傳感器和溫度傳感器組成測量系統時,其壓力、溫度測量點的位置如圖。
蒸汽渦街流量計溫度壓力傳感器安裝位置圖
f)渦街流量傳感器安裝步驟可參考方法A或方法B(以法蘭卡裝型為例):
方法A:
Ⅰ選定安裝位置,并取前15DN,后5DN直管段割下。
蒸汽渦街流量計安裝方式圖一
Ⅱ在選表位置焊上兩片法蘭,并將傳感器裝好。
Ⅲ去掉原管多出的直管(即表體寬度)。
蒸汽渦街流量計安裝方式圖二
Ⅳ將傳感器的前后直管段焊到原工藝管道上。
蒸汽渦街流量計安裝方式圖三
方法B:
Ⅰ考慮前15DN,后5DN選定裝表位置。
蒸汽渦街流量計安裝方式圖四
Ⅱ取下表體寬度的一段管,焊上兩片法蘭連接孔同心,將傳感器螺栓緊固好。
蒸汽渦街流量計安裝方式圖五

蒸汽渦街流量計流量范圍
蒸汽渦街流量計口徑流量范圍表

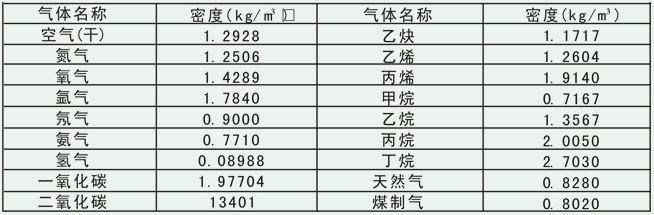

常用氣體介質的標準狀態密度(0℃,絕壓P=0.1MPa)

蒸汽渦街流量計常用氣體介質密度表


蒸汽渦街流量計配線

一. 輸出頻率信號的三線制渦街流量儀表配線設計

輸出頻率信號的三線制流量傳感器采用 DC24V 或 DC12V 電源供電,一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。傳感器端子接線見圖

蒸汽渦街流量計脈沖信號輸出接線圖

二.輸出標準 4~20mA 電流信號的兩線制渦街流量儀表配線設計

輸出標準 4~20mA 電流信號的兩線制變送器采用 DC24V 電源供電,一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。變送器端子接線見圖

蒸汽渦街流量計4-20mA電流信號輸出接線圖

三.帶 RS-485 通訊接口功能的渦街流量儀表配線設計

帶 RS-485 通訊功能的渦街流量儀表采用 DC24V 電源供電,與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

蒸汽渦街流量計RS485通訊信號輸出接線圖

注意事項:

 (1)防爆型傳感器和變送器安裝于危險場所,安全柵、顯示儀表、供電電源,計算機等關聯設備必須安裝在安全場所。

 (2)傳感器和變送器應有可靠接地,防爆地線不得與強電系統保護接地共用。
